一、产品介绍:

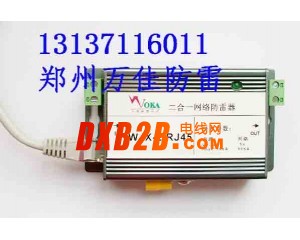

万佳-二合一网络防雷器产品集成摄像机电源、网络信号，完全保护为一体。采用高能防浪涌元器件,大功率长寿命,独立无干扰线路串连线路设计三级滤压保护,芯片级低电容雪蹦精准钳位线路确保低残压无干扰,特殊生产工艺,先进的劣化报警技术,外观新颖、大方.安装方便.集成式设计,成本低、效果好、高性能。可对各种新型交直流网络摄像机进行一体化精细防浪涌/防雷/避雷/过流过电压保护。
万佳-二合一网络防雷器产品集成摄像机电源、网络信号，完全保护为一体。采用高能防浪涌元器件,大功率长寿命,独立无干扰线路串连线路设计三级滤压保护,芯片级低电容雪蹦精准钳位线路确保低残压无干扰,特殊生产工艺,先进的劣化报警技术,外观新颖、大方.安装方便.集成式设计,成本低、效果好、高性能。可对各种新型交直流网络摄像机进行一体化精细防浪涌/防雷/避雷/过流过电压保护。
（本产品自主知识产权国家专利技术,仿冒必究）
二、产品特性:
² 多功能防浪涌过电压精细保护
² 大流量 (10~20KA)
² 低残压 (低电容雪蹦钳位线路)
² 高速反应(1~25NS)
² 劣化指示(视频信号切断技术)
² 全保护(二合一设计)
² 低损耗(进口插件线对线设计)
² 长寿命免维护(5年质保)（3ka下试验连续冲击100次）
² 防线路出错保护
² 交直流电源通用
² 三级滤压串联保护
² 独立线路无干扰
二、产品特性:
² 多功能防浪涌过电压精细保护
² 大流量 (10~20KA)
² 低残压 (低电容雪蹦钳位线路)
² 高速反应(1~25NS)
² 劣化指示(视频信号切断技术)
² 全保护(二合一设计)
² 低损耗(进口插件线对线设计)
² 长寿命免维护(5年质保)（3ka下试验连续冲击100次）
² 防线路出错保护
² 交直流电源通用
² 三级滤压串联保护
² 独立线路无干扰
三、技术参数：
|
产品名称
|
网络二合一防雷器
|
|
|
产品型号
|
WJX-2/RJ45
|
|
|
电源额定工作电压Un
|
220V
|
12~48V
|
|
电源最大持续工作电压Uc
|
255V
|
70V
|
|
电源3KA下保护水平Up
|
<1200V
|
<300V
|
|
电源标称放电电流In(8/20)
|
单极10kA 两极20KA
|
|
|
电源最大放电电流Imax(8/20)
|
单级20Ka 两极40KA
|
|
|
网络信号标称放电电流In(8/20)
|
单5KA 两极10KA
|
|
|
电源反应时间tA
|
<25ns
|
|
|
网络信号反应时间tA
|
<1ns
|
|
|
电源额定负载电流
|
3A
|
|
|
网络信号工作电压Un
|
3V
|
|
|
最大持续工作电压Uc
|
5V
|
|
|
网络信号传输率Vs
|
自适应10~100Mbps
|
|
|
网络信号保护线脚
|
1.2.3.6
|
|
|
电源/信号
|
电缆引线或接线柱/RJ45接口
|
|
|
外壳材料
|
金属外壳
|
|
|
外壳规格/安装空间
|
长*宽*高 10.5*5.6*2.7cm
安装空间不小于 23*10*6cm
|
|
|
保护等级
|
3级滤压精细级保护
|
|
|
外壳防护等级
|
IP20
|
|
|
失效模式
|
对地短路
|
|
|
接地电阻Ω/线径
|
≤4Ω 2.0m㎡
|
|
|
工作温度范围
|
-40℃～+70℃
|
|
|
空气相对湿度
|
室内温度条件下30％～90％
|
|
